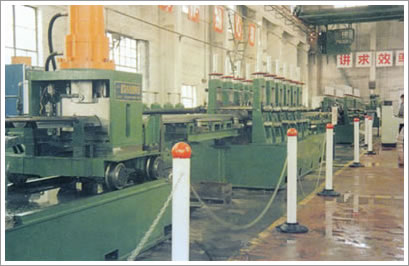

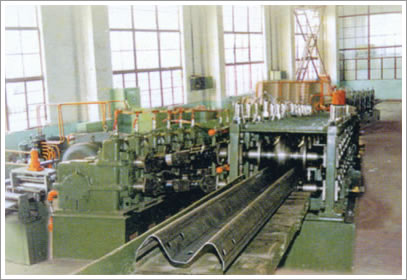

CX系列高速公路护栏板成型机组
　　本机组是辊轧高速公路护栏板冷弯型钢及其它开口型钢的专用设备。工艺流程分I型、II型(见样本)。辊轧成型的护栏板符合交通部标准JT/T28l-1995。
高速公路护栏板成型机组技术参数

CX750波型梁钢护栏成型机主要技术参数如下： 一、原材料规格 　 1、普通低碳钢Q235，δb≤600N mm2 　2、厚度：0.8-4mm 　3、宽度：≤760mm 　4、钢带外径：≤Φ1800mm 　5、钢卷内径：Φ550-Φ750mm 　6、卷重：≤12t 二、工艺流程 　　双锥开卷机→九辊矫平→编码定尺（日本OMRON编码器）→切断冲孔→辊道输送→冲中间孔→辊道输送→轧制成型→消除内应力→成品输送 三、设备组成及数量 序 号 设备名称 数 量 备 注 1 双锥开卷机 1套   2 九辊矫平机 1台   3 编码定尺装置 1套 日本OMRON 4 400吨液压冲剪机 1台   5 输送辊道 2套   6 120吨液压冲孔机 1台   7 成型主机 1套   (1) 成型部分 1套   (2) 定径部分 1套   (3) 主传动 1套   (4) 齿轮箱传动部分 1套   (5) 润滑系统 1套   (6) 传动轴 1套   8 出料辊道 1台   9 液压站 1台   10 电气控制系统 1套   11 地脚螺栓 1套   12 模具   用户根据需要选购 13 轧辊   用户根据需要选购 注：模具包括 　1、二波护栏模具（符合交通部JT/T281-1995标准） 　　(1)十八孔冲剪复合模具 1套 　　(2)二十孔冲剪复合模具 1套 　　(3)一孔冲压模具 1套 　　(4)二孔复合冲压模具 1套 　2、三波护栏模具（符合交通部JT/T457-2001标准） 　　(1)二十八孔复合模具 1套 　　(2)三十二孔复合模具 1套 　　(3)二孔复合冲压模具 1套 　　(4)四孔复合冲压模具 1套 轧辊包括： 　1、符合交通部JT/T281-1995标准的二波护栏轧辊 1套 　2、符合交通部JT/T457-2001标准的三波护栏轧辊 1套 　3、二波护栏轧辊隔套 1套
