静压法连续镀锌生产线
该生产线是消化吸收日本等先进国家生产线开发的,目前为国内最先进的生产线,其主要参数、性能和工艺流程如下;
1 、原料:经退火平整的冷轧带铜
2、原料规格:
①板厚:O.3-1.Omm
②板宽;900-1250mm
⑧卷外径:900-1800mm
④卷内径:Φ508-610mm
⑤卷重:10000kg
⑥工艺长度:180m
⑦装机容量:8230KW
3、产品:
①种类
无处理板
耐指纹板
钝化处理板
磷化处理板
②镀锌层重量
双面镀 5/5-20/20g/m2
⑨后处理膜参数
耐指纹干膜厚度 1/1-2/2μm
钝化膜重量 7-20mg/m2
磷化膜 1.2-2.5mg/m2
4、生产线技术参数:
前处理段、镀锌段和后处理段速度 50-75m/min
入口段速度 25-lOOm/min

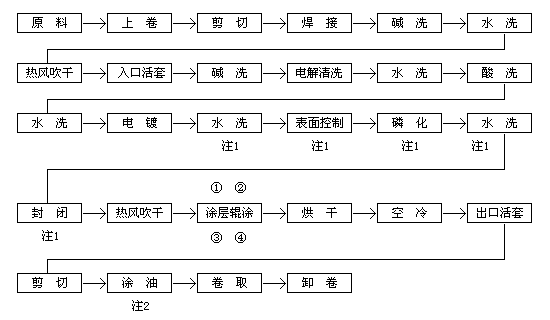

5、工艺流程:
①耐指纹板②钝化板⑨磷化板④无处理板
注1:在不生产磷化板时,此4处均用作保湿槽
注2:无处理板必须涂油,其他板按用户要求而定
6、本生产线与彩涂线合并、改造,能生产各种木纹彩板。
往复式连续镀锌生产线
该生产线投资少,产品广泛用于家电、五金等行业。亦可为彩涂提供原料。
1、原料:退火冷轧板
2、原料规格
①板厚:O.3-1.2mm
②板宽:900-1250mm
③卷外径:≤2000mm
④卷内径:Φ508-710mm
⑤卷重:≤20T
3、产品:钝化处理镀锌板
4、镀层厚度:2μm-5μm
5、机组线速度:20-30m/min
6、装机容量:2000KW
7、工艺流程:
开卷机->过渡机->夹送机->剪切机->缝合机->压毛刺机->1#张力机->入口活套->1#纠偏机->化学除油->电解除油->水洗->2#纠偏机->2#张力机->表面活化->水洗->电镀->水洗->3#纠偏->钝化->水洗->烘干->4#纠偏->3#张力机->出口活套->4#张力->夹送机->过渡->卷取机->卸料
|
