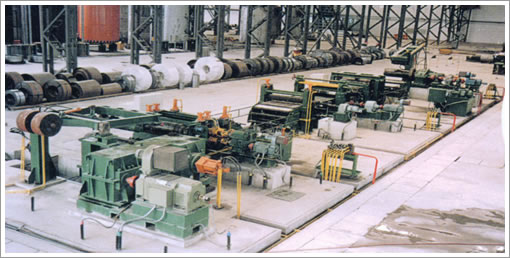

1200重卷纵切机组

一、用途：
　　1200m重卷纵切机组用于将退火平整后最大卷重为20T的大直径钢卷，经切头、切边、检查及涂油后，重卷分切成小直径钢卷，并打捆、称重，或切头、纵切分条并涂油后卷取成多条窄带卷，并打捆、称重。

二、机组性能：
1 、原材料规格
①原料状态：退火平整后的冷轧带钢卷和冷轧带钢卷
②原料材质：低碳钢、碳素结构钢、优质碳素钢
③代表钢号：Q195一Q235、08AL、10#、20#、Q295一Q345
④材料性能：δb≤650N/mm2
　　　　　　δs≤345N/mm2
⑤厚度：O.2-2.Omm
⑥宽度：700-1100mm
⑦卷材内径：Φ610mm
⑧卷材外径：≤Φ1900mm
⑨最大卷重：20T
⑩钢卷错层公差：≤±2mm
⑾钢卷塔形：≤15mm
⑿镰刀弯：≤20mm/10000mm

2、成品
①厚度：O.2-2.0mm
②宽度：200-1050mm
③卷材内径：Φ510mm(加护板可达到Φ6lOmm)
④卷材外径：≤Φ1900mm
⑤最大重量：20T

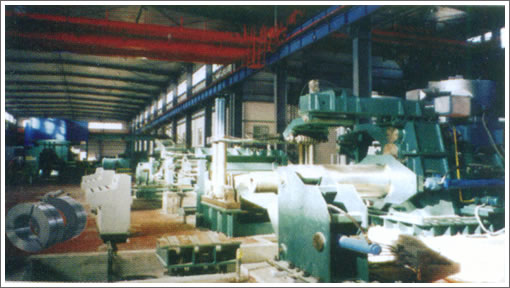

CJ2×1450重卷机组(用户：天津二轧)

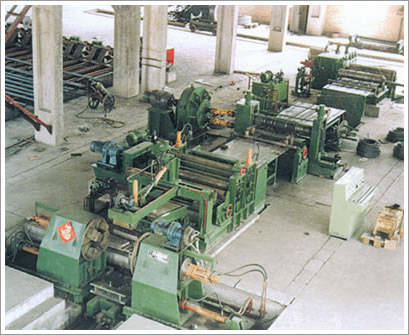

JZ6×1600纵剪（分条）机组生产线

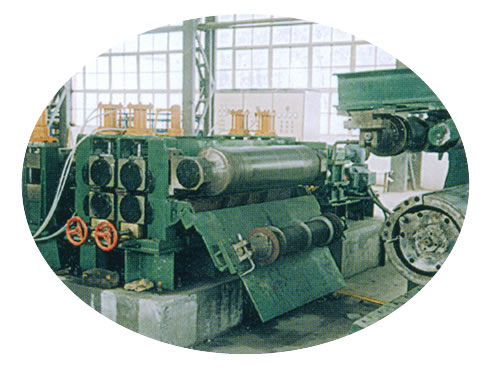

厚板纵剪机组

　　纵剪机组是由开卷、引料、剪切、卷取等各种不同作用的设备组成的一条生产线。它的主要功能是将宽的钢带卷延长度方向剪切成较窄的一定尺寸的钢带卷，为以后轧制、焊管、冷弯成型、冲压等工序制备坯料。

厚板纵剪机组技术参数

型号及名称	原材料规格						成品规格	机组性能
型号及名称	材质	厚度 mm	宽度 mm	卷料外径 mm	卷料内径 mm	卷料重量 t	钢带宽度 mm	剪切速度 m/min	占地面积 mm	机组总重 t
JZ₄×300 纵剪机组	普碳钢	0.8～4	300	Ø1200	Ø550～Ø650	≤1	60～300	20～60	5.7×3	10
JZ₄×600 纵剪机组	普碳钢	0.5～4	600	Ø1000～Ø1450	Ø520	≤7	50～600	30	17×7	20
JZ₄ⅢA×1300 液压纵剪机组	普碳钢不锈钢	0.5～4 0.5～2	600～1300	≤Ø1500	Ø550～Ø650	≤12	50～1300	15～30	20×8.5	40
JZ₄×1600 纵剪机组	普碳钢	0.5～4	900～1600	≤Ø1300	Ø550～Ø650	≤10	60～1600	30	17×8	30
JZ₄ⅡA×1600 液压纵剪机组	普碳钢	0.5～4	900～1600	≤Ø1800	Ø550～Ø650	≤12	60～1600	30	21×8	36
JZ₆×1600 液压纵剪机组	普碳钢	0.5～6	900～1600	≤Ø1800	Ø508～Ø750	≤16	60～1600	40	25×11	82
JZ₈×1600 液压纵剪机组	普碳钢	2～8	900～1600	≤Ø1500	Ø550～Ø650	≤18	60～1550	20～40	19×7	87

JZ1.5×1250纵剪机组

薄板纵剪机组技术参数

型号及名称	原材料规格						成品规格	机组性能
型号及名称	材质 mm	厚度 mm	宽度 mm	卷料外径 mm	卷料内径 mm	卷料重量 t	钢带宽度 mm	剪切速度 m/min	占地面积 mm	机组总重 t
JZ1.2×600 纵剪机组	Ø235	0.2～1.2	180～600	≤Ø1500	Ø480～Ø540	≤1.5	≥18	4～40	13×6	17
JZ1.2×1250 纵剪机组	Ø235	0.2～1.2	700～1100	≤Ø1600	Ø470～Ø520	≤12.5	500～1100	0～150	25×9	54
JZ1.2×1250 纵剪机组	Ø235	0.2～1.2	300～1300	≤Ø1600	Ø500～Ø560	≤10	≥60	10～35	13×7	20
JZ1.2×1250 纵剪机组	Ø235	0.2～1.2	300～1600	≤Ø1600	Ø500～Ø560	≤10	≥60	10～50	28×8	20
